?开关电源变压器原副边安全距离不足时，Y1类安规电容的补救应用
在开关电源的紧凑化设计趋势下，PCB布局空间被不断压缩，变压器原副边之间的安全距离——包括电气间隙和爬电距离——往往成为制约整机小型化的瓶颈。按照IEC 60384-14等安规标准，原副边之间需满足加强绝缘要求，典型电气间隙不低于4mm、爬电距离不低于6.4mm。然而，在实际工程中，受限于骨架结构、引脚排布或外壳尺寸，这一距离要求并非总能满足。当物理距离无法拉大时，Y1类安规电容便成为弥补绝缘缺口的关键手段。东莞市谈球吧电子科技有限公司深耕安规电容应用领域，在Y1电容的选型与工程适配方面积累了丰富经验，为变压器安全距离不足的场景提供切实可行的补救方案。

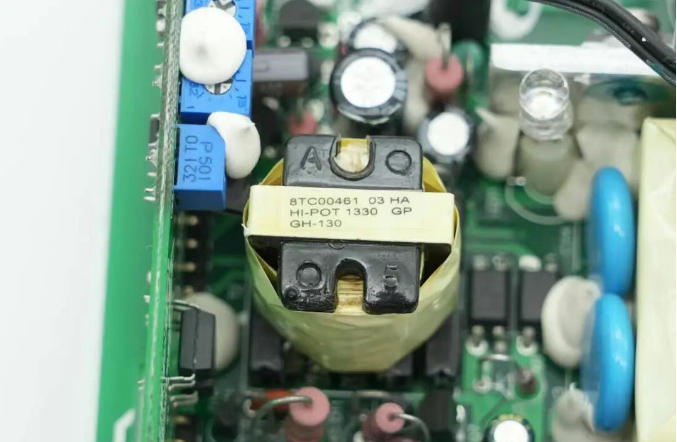

开关电源变压器原副边之间的安全距离，是防止高压击穿和漏电事故的第一道物理屏障。标准要求原副边之间必须满足加强绝缘等级，这意味着在变压器骨架设计中，原边绕组引脚与副边绕组引脚之间需要留出足够的间距。然而，许多标准骨架——如常见的EE型或PQ型——其原始设计并未预留充足的安规距离。以PQ2620骨架为例，磁芯到次级引脚的物理间距实测仅约3.5mm，远低于6mm的爬电要求。

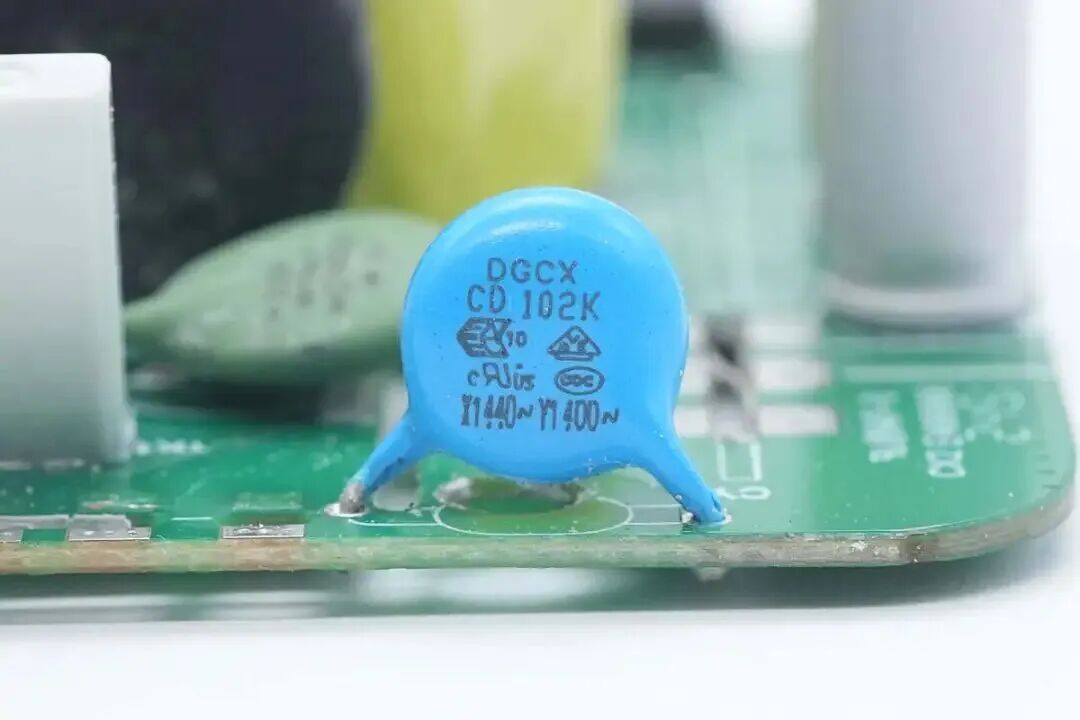

当这样的骨架被用于需要加强绝缘的隔离电源时，单纯的物理距离已无法满足安规认证。工程师面临的选择无非几种：更换为安规骨架（成本高且供货受限）、采用飞线结构（工艺复杂且可靠性下降）、或在变压器外围包覆绝缘胶带（增加工序且一致性难控）。在上述方案均不理想的情况下，Y1电容提供了一条“电气补偿”的技术路径——用器件的高耐压绝缘能力弥补物理距离的缺口。Y1电容的补救原理：电气隔离替代物理隔离Y1类安规电容的核心特性在于其加强绝缘等级。根据IEC标准，Y1电容的额定电压不低于250VAC，允许峰值脉冲电压耐受能力超过8kV。与之对比，Y2电容的峰值脉冲电压耐受能力约为5kV-6kV。这一参数差异在安规测试中具有决定性意义。开关电源原副边之间的耐压测试通常要求施加AC 3750V/60s，其峰值电压约5300V。Y2电容的耐受能力虽标称“大于5kV”，但在5300V的测试条件下已逼近极限，批量生产中因批次离散性可能出现个别击穿。而Y1电容的8kV余量提供了充足的安全裕量，即使物理距离略有不足，器件本身仍能维持可靠的电气隔离。

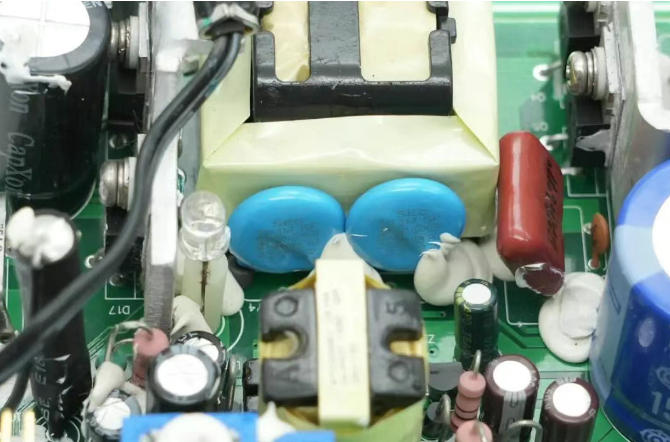

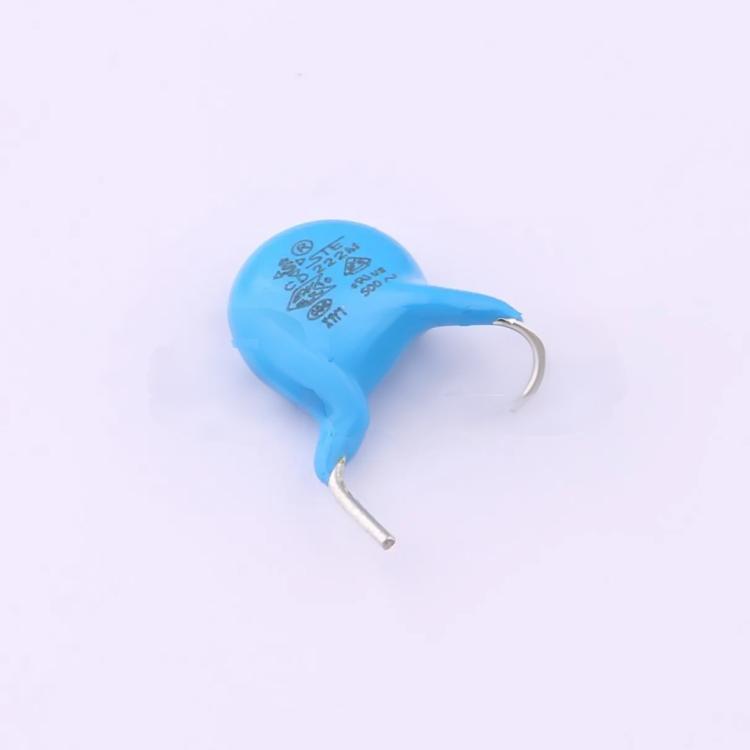

因此，当变压器骨架的原副边间距无法满足加强绝缘要求时，在原副边之间跨接Y1电容，相当于用这颗电容的绝缘外壳“接管”了原本应由空气距离承担的隔离职能。在实际认证整改中，这一做法已被验证有效：将原方案的Y2电容更换为Y1等级，配合变压器外围包覆绝缘胶带，可在不修改PCB布局的前提下通过耐压测试。Y1电容的关键参数与选型要点在安全距离补救应用中，Y1电容的选型需重点关注以下参数：- 耐压等级：必须选用Y1等级，额定电压不低于500VAC。Y?1电容的峰值脉冲电压耐受能力（>8kV）是支撑其“电气隔离”功能的根本保障。
- 爬电距离与电气间隙：Y1电容本身的封装尺寸也需满足?安规要求。根据IEC标准，Y1类电容的爬电距离不低于10mm、电气间隙不低于8mm。这意味着电容自身的引脚间距和封装外形已具备加强绝缘的物理基础。在PCB布局时，应确保Y1电容的引脚与周边高压区的距离符合规范，避免电容“补位”后自身成为新的爬电路径。
- 容值选择：Y电容的容值受漏电流限制。在220VAC电网?中，每1000pF容值约产生0.07mA漏电流。对于信息技术设备（漏电流≤3.5mA），单颗Y1电容的容值通常选在2200pF-4700pF之间；对于医疗设备（漏电流≤0.5mA），容值上限约为4700pF。容值过大会导致漏电流超标，容值过小则共模滤波效果不足，需在二者之间权衡。
- 安规认证：Y1电容必须通过各国安规认证（如CQ?C、UL、VDE、ENEC等），确保其符合IEC 60384-14标准。认证标识是电容具备“补救资格”的前提。
工程案例：骨架间距不足的Y1补救在一款30W工业开关电源的认证整改中，工程师选用PQ2620骨架绕制变压器，原副边引脚间距实测仅4.2mm，低于加强绝缘要求的6.4mm爬电距离。原方案跨接的Y2电容在AC 3750V耐压测试中出现约8%的击穿率。谈球吧科技介入后，将Y2电容更换为Y1等级（2200pF/500VAC），同时保留变压器外围的一层绝缘胶带。更换后，同批次20台样机全部通过AC 3750V/60s耐压测试，且8kV脉冲冲击测试无击穿。共模噪声抑制方面，Y1电容的表现与Y2相当，30MHz以下频段衰减约31dB，未因等级提升而牺牲滤波性能。
这一案例印证了Y1电容在安全距离补救中的实际价值：在不改版PCB、不更换变压器骨架的前提下，仅通过器件升级即可通过安规认证，兼顾了成本与可靠性。Y1电容是安全距离的最后一道“电气防线”当变压器的物理距离无法满足安规要求时，Y1电容不是“绕过规则”的取巧手段，而是标准允许的补救路径——它以8kV以上的脉冲电压耐受能力和加强绝缘等级，在电气层面接过了物理隔离的“接力棒”。谈球吧科技凭借对安规标准的深刻理解与丰富的Y1电容选型经验，为国内电源厂商提供从参数匹配到认证落地的完整支持——让每一颗Y1电容在安全距离不足的困境中，依然能为变压器的原副边之间筑起一道可靠的电气屏障。
